产品说明

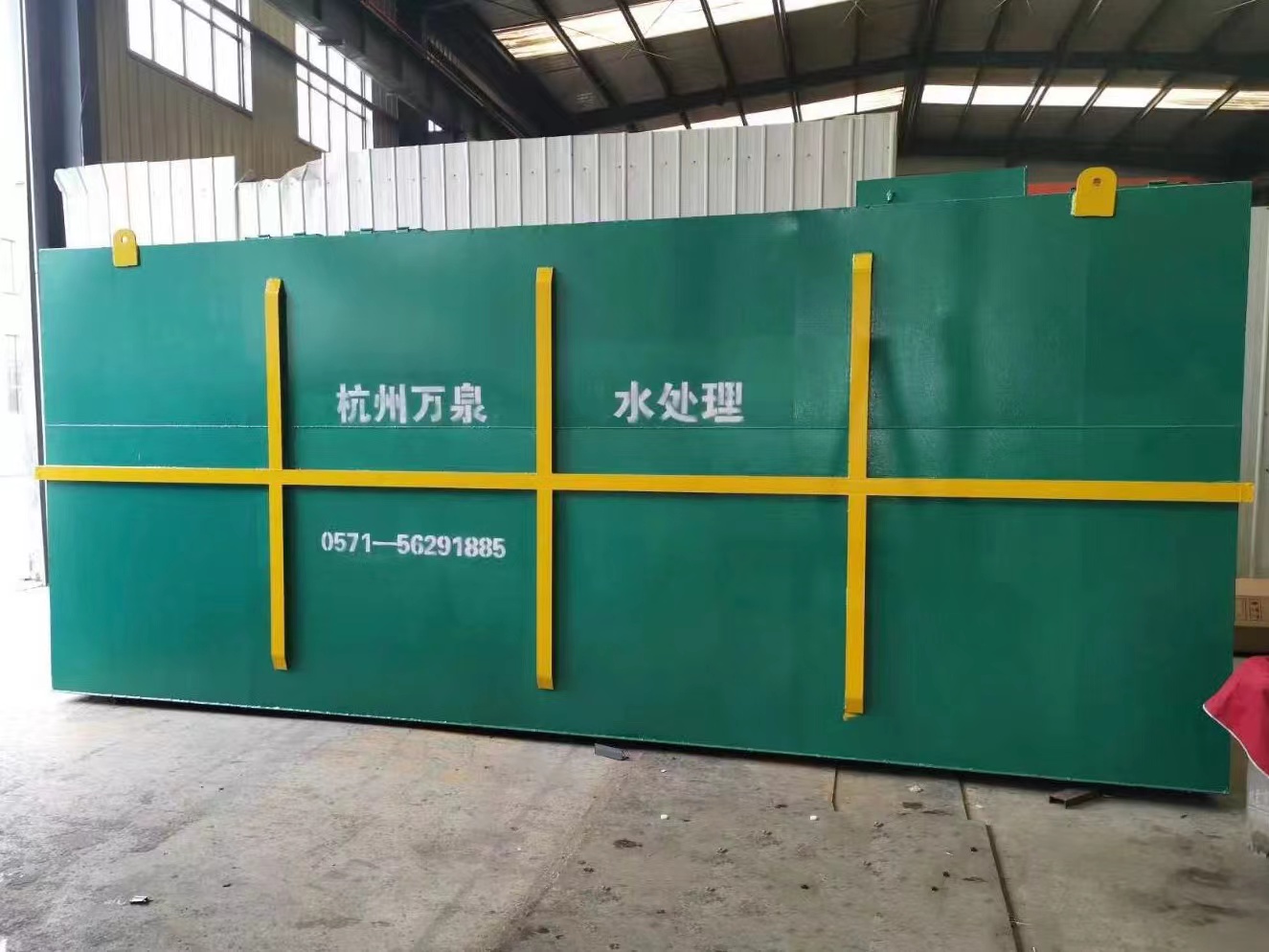

一体化污水净化器 概述 一体化高效污水净化器是杭州万泉水处理设备机械公司自主研发的一项高科技产品。该设备是在传统的污水净化装置基础上的重大变革，使用了一种弹性立体生物填料，使用寿命长、实用比表面积大、挂膜容易。集加药、过滤、生化、高效沉淀为一体，能有效地利用自身的液位差进行反冲洗，运行成本低的污水净化器。
工作原理 原水（河水）由自动污水净化器的进水口进入，经梯形不锈钢滤网过滤进入弹性立体生物填料腔，其中的颗粒直接落入沉淀池的下部，经填料腔初步生化处理后的水，上升至上部的斜板（斜管）沉淀腔，聚集在弹性立体生物填料上及斜板（斜管）的沉淀物会顺序落入沉淀池的下部，形成高浓度的活性污泥，经斜板（斜管）沉淀的出水由自动污水净化器上部的出水口排出。定期打开下部的排污阀，排污的同时上部的清水对斜板（斜管）、弹性立体生物填料、梯形不锈钢滤网进行反冲洗，从而恢复污水净化器的功能。
适用范围 ● 适用于浊度小于5000mg/L的各类江、河、湖、水库等为水源的农村、城镇、工矿企业的水厂。 ● 对于低温、低浊、由季节性藻类的湖泊水源，有其特殊的适应能力。 ● 对高纯水、饮水工业用水，锅炉用水等作前置水处理的预处理设备。 ● 用于各类工业循环水系统，可有效而大幅度地提高循环用水水质。 ● 用于中水道系统，以污水厂出水为水源，作净水回用水的处理设备。
主要特点 ● 除了对一级泵房及加药系统的管理外，净水设置本身从反应、絮凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等全自动运行，达到了自动运行的要求。 ● 高浓度的絮凝层，能使原水中的杂志颗粒，在其间得到充分的碰撞接触河吸附，因而能适应各种原水的水温河浊度，杂质颗粒去除率高。在一定使用条件时，还有除藻功能。 ● 迅捷的泥渣浓缩室及可调试自动排污系统，能保证多余的泥渣杂质及时排除，保证了稳定的杂质颗粒去除率。 ● 高效的絮凝及沉淀效果，使沉淀出水水质一直保持良好状态。 ● 新颖的集水系统及最低的集水水头，使集水更均匀有效，不仅提高了体积利用系数，因其集水水头极小，累积的省电效果可观。 ● 净水系统自动化高，既保证了净水系统的过滤，满载原水浊度小于5000mg/L时，滤后水浊度可保持在3mg/L以下，又能自动反冲洗，无需另设反冲洗水泵或空压机等电设备，可节省大量的基建投资及日常运行、维修、保养费用。 ● 自耗水率约在5%左右，对节省有限的水资源起着积极的作用。 ● 占地面积小，与一般净水构筑物相比，可节省占地50%以上，高度在4.10米左右，室内外均可安置。 ● 便于扩建、改造、再用以及搬迁或异地再用。
工艺流程图(暂无）
设计参数 ● 适用原水浊度≤5000mg/L。 ● 适用原水温度：常温。 ● 净水出水浊度：≤3mg/L。 ● 沉淀区设计表面负荷：7-8M3/H.M2。 ● 过滤区设计滤速：8-10M/H。 ● 滤池冲洗强度：14-16L/S。 M2 ● 冲洗历时：t=4-6mim(可调)。 ● 总停留时间：40-50mim。 ● 进水压力：>0.06MPa。
选用管道、电源、泵型等参数一览表
注：● 上述各种管道进水口接管方向，可任意改变180度方位，以适应总体布局的需要。 ● 参考的泵型选择及电机功率其适用条件为：水泵的最枯方位与净水装置的运行水位只差≯8米，自水源至净水装置的沿途及局部 损失之和不大于4米，若应用地点的水力条件与上述情况不符时，应按实际情况另行选泵。
各部尺寸一览表
注：净水装置的出水标高为2.5米（相对标高），根据净水装置及清水池的管路布局及距离，计算其沿途及局部损失之和。以2.5米，减去此水力损失之和，即可决定清水池最高水位的相对标高值。
安装要求及维护 ● 本设备宜安装在室内，冰冻地区应有保暖设施。 ● 净水器安装前，应先打好混凝土底梁、排水沟、排泥沟，然后将净水器就位，使其保持水平，按照设备印有的标记和安装图连接各部管路、阀门、仪表及各部零件。另外，在安装时请注意：各排泥管不得与下水管线密闭连接，应先经排泥沟，后入下水道。排泥管末端与沟底应有300mm-500mm的距离以便取样、观察、控制排泥周期和排泥量。 ● 本净水装置为整体净水单元，置于按设计要求浇捣成的基础上，接通进水管和出水管即可投入运行。 ● 进水管必须安装流量计。 ● 本装置需引入380V三相电源，为控制全自动所需。 ● 本装置一般不需维修、保养，唯每年可检查滤料一次。如滤料厚度不足时，可用0.50-1.20毫米粒径的石英砂，补充到所需高度即可。
成套供货范围 ● 净水装置以外的进水管、进水阀门、出水管、排水管、排泥管、不包括在供货范围内。 ● 巡检走道、平台及扶梯，不包括在供货范围内。 ● 代用户安装调试，费用另计。 ● 不包括装置所需滤料，数量应按供方要求自行采购或代办。 ● 本设备出厂时，全部检验合格。 ● 本净水装置实行三包，承包期为一年。 ● 随着生产技术的发展，本设备如有技术改进，按产品出厂为准。 ● 提供技术咨询和承担给排水工程设计。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
